[세미 프로젝트] AWS SAA 기출문제 풀이 플랫폼 - Storage 서버

이전 글에서 언급했듯 첫 번째로 스토리지 서버 구축을 한다.



storage 서버를 구축한다.



storage 서버는 전체 플랫폼에서 데이터를 저장하는 계층이다.



두 가지 스토리지 서비스를 하나의 VM에 구성해보고자 한다.

서비스	역할
NFS(Network File System)	웹 서버 2대가 공유할 웹 소스 코드 및 문제 데이터 저장
iSCSI(Internet Small Computer Systems Interface)	DB 서버 1대가 사용할 블록 스토리지 제공

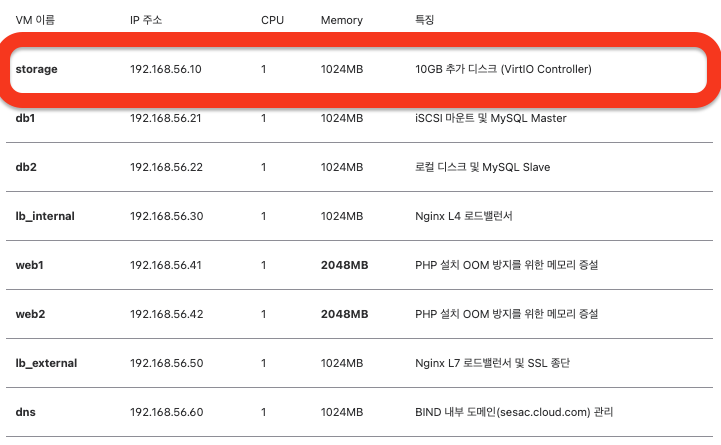

실제 환경이라면 2대로 분리하는 것이 좋지만, 이미 8대의 VM을 돌리고 있어서 리소스 절약을 하기 위해 한번에 구성을 했다.

• 학습 관점에서, NFS/iSCSI가 어떻게 다른지 한 서버에서 비교하면서 실습하는데에 의의를 두자.

그럼 NFS 구성부터 시작해보자.

---

1. NFS 서버 구성

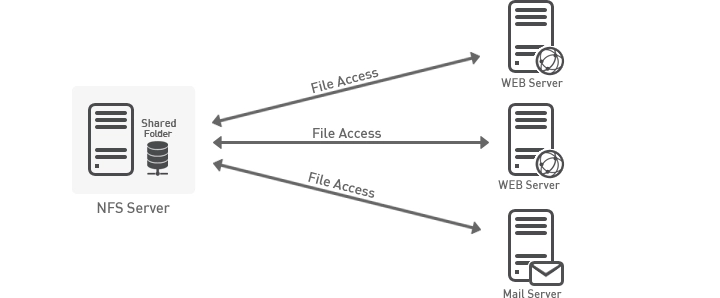

NFS는 네트워크를 통해 디렉토리를 공유하는 프로토콜이다. 웹 서버(web1, web2) 두 대가 동일한 웹 소스 코드와 문제 데이터를 바라보도록 하기 위해 사용한다. NFS가 없으면 각 웹 서버마다 파일을 따로 관리해야해 정적 데이터 관리에서 불편함을 느낀다.



NFS에 대한 내용도 간단히 다뤄보자.



NFS는 RPC 개념이 사용된다.

•  RPC는 Remove Procedure Control로, 멀리 떨어져 있는 컴퓨터의 기능을 마치 내 컴퓨터에 있는 기능을 쓰듯 호출하는 기술이다.

1-1] RPC?

일반적인 프로그래밍 함수를 호출하면 내 컴퓨터의 메모리 안에서 동작한다. 하지만 네트워크로 연결된 다른 서버의 기능을 쓰고 싶을 때는 어떻게 할 수 있을까?

복잡한 네트워크 통신을 직접하지 않고도 RPC를 이용하면 일반 함수 호출하듯이 다른 서버의 기능을 사용할 수 있다.



1-2] NFS에서 왜 RPC가 중요할까?

NFS의 목적은 네트워크 너머에 있는 파일을 내 하드디스크에 있는 파일처럼 쓰는 것이다.

• 사용자: "저기 있는 test.txt 파일 좀 열어줘." (함수 호출)
• NFS: (RPC에게 요청) "저쪽 서버에 가서 파일 열기(open) 기능 좀 실행하고 결과 받아와!"
• RPC: 네트워크 통신을 담당하여 서버에 접속해 파일을 열고, 그 결과를 다시 가져온다.

즉, NFS는 '무엇을 할지' 결정하는 서비스라면, RPC는 그것을 실제로 네트워크 너머로 전달하는 '택배' 역할을 한다.



1-3] 간단히 RPC의 동작 방식을 보면

• 클라이언트 스텁(Stub): 내 컴퓨터에 있는 가짜 함수다. 사용자가 호출하면 매개변수를 모아서 보낼 준비를 한다. (마샬링: 데이터를 전송 가능한 형태로 포장)
• 네트워크 전송: 포장된 데이터를 서버로 보낸다.
• 서버 스텁(Stub): 서버에서 데이터를 받아 포장을 풀고(언마샬링), 실제 서버의 함수를 실행한다.
• 결과 반환: 실행 결과를 다시 포장해서 클라이언트에게 돌려준다.

---

2. 설치 및 설정 (NFS 서버)

storage 서버에서 설정한다.

RHSCA를 준비하면서 했던 것... 인데 왜 기억이 잘 나지 않을까



2-1] 패키지 설치

먼저 NFS 패키지를 설치하고, 공유할 폴더를 만들어 권한을 부여한다.

# nfs-utils 패키지 설치
sudo dnf install -y nfs-utils

# 웹 서버가 공유할 디렉토리 생성
sudo mkdir -p /srv/nfs/webroot

# 소유자를 nobody로 변경하여 익명 접근 허용 및 전체 권한 부여
sudo chown -R nobody:nobody /srv/nfs/webroot
sudo chmod 777 /srv/nfs/webroot



2-2] 공유 설정(/etc/exports)

특정 네트워크 대역에 어떤 권한을 줄지 명시한다.

# /etc/exports에 공유 설정 추가
echo "/srv/nfs/webroot 192.168.56.0/24(rw,sync,no_root_squash)" | sudo tee -a /etc/exports



• 192.168.56.0/24: 내부망 대역만 허용.
• rw: 읽기/쓰기 허용.
• sync: 데이터를 즉시 디스크에 기록하여 안정성 확보.
• no_root_squash: 클라이언트의 root 권한을 서버에서도 인정하여 웹 서버가 파일을 쓸 수 있도록 함.

2-3] 서비스 실행, 확인 결과

서비스를 활성화하고 설정이 정상적으로 반영되었는지 확인한다.

# NFS 서버 서비스 시작 및 부팅 시 자동 시작 등록
sudo systemctl enable --now nfs-server

# 변경된 exports 설정 즉시 반영
sudo exportfs -arv

# 공유 목록 확인
showmount -e localhost

# 포트 리스닝 확인
ss -tlnp | grep 2049





• 공유 목록 확인: Export list for localhost: /srv/nfs/webroot 192.168.56.0/24
• 포트 리스닝 확인: LISTEN 0 4096 0.0.0.0:2049 (2049 포트가 정상 가동 중)



2-4] 방화벽 및 보안 설정

NFS 통신에 필요한 포트들을 storage에서 개방한다.

sudo systemctl enable --now firewalld #

# NFS, mountd, rpc-bind 서비스 허용
sudo firewall-cmd --permanent --add-service=nfs
sudo firewall-cmd --permanent --add-service=mountd
sudo firewall-cmd --permanent --add-service=rpc-bind
sudo firewall-cmd --reload #



이렇게 해서 NFS 서버 구성은 마무리한다.

• NFS 클라이언트인 web1, web2 설정은 이후에 진행한다.

---

3. iSCSI

바로 전 글에서도 다뤘듯 iSCSI는 네트워크(IP)를 통해 블록 스토리지를 제공하는 프로토콜이다.

• storage 서버의 디스크(/dev/sdb)를 네트워크로 연결된 다른 서버(DB 서버)에 마치 로컬 디스크처럼 붙여주는 기술이다.
  • target: 스토리지를 제공하는 쪽(storage 서버)
  • initiator: 스토리지를 사용하는 쪽(db1, db2 서버)
• 우리는 target 설정을 이번 글에서 해본다.

우선 잠시 iSCSI에 대해 조금 더 자세히 알아보고 가보자.

처음에 iSCSI에 대해 접했을 때 공유 파일 스토리지라는 측면에서 NFS와 헷갈렸다.



iSCSI vs NFS 비교

항목	iSCSI	NFS
계층	블록 레벨	파일 레벨
클라이언트 인식	로컬 디스크처럼 인식	네트워크 폴더처럼 인식
파일 시스템	클라이언트가 직접 구성	서버가 관리
동시 접근	기본적으로 단일 클라이언트 (다중 접근 시 클러스터 File System 필요)	여러 클라이언트 동시 공유 가능
락(Lock) 관리	클러스터 파일시스템(GFS2 등)이 담당	NFS 서버가 담당
주요 사용처	VM 디스크, DB 스토리지, OS 부팅	파일 공유, 홈 디렉토리, 로그



왜 도대체 iSCSI를 쓸까?

서버마다 디스크를 꽂으면 되지 않을까?

• 만약 100대의 서버가 있다면...

항목	로컬 디스크	iSCSI(중앙 스토리지)
용량 확장	서버마다 직접 꽂아야 함	스토리지 서버만 확장하면 됨
관리	서버 수만큼 관리 포인트 생성	중앙(스토리지 서버)에서 일괄 관리
활용 효율	A 서버는 꽉 찼는데 B 서버는 비어있는 낭비 발생	스토리지 풀을 공유해 낭비 최소화
클라이언트 인식	물리 디스크 그대로	똑같이 로컬 디스크처럼 느낌

• 용량 확장에서 스토리지 서버만 확장하면 된다에서 조금 헷갈렸는데
  • 흔히 스토리지 서버를 한 대 두고, DB 서버를 여러 대 연결해서 쓸 거다.
  • 이때, DB 서버에 디스크를 직접 꽂았다면 확장하는 데 여러 번 꽂아야 하지만, 이 경우 스토리지 서버에서만 iSCSI 용량을 확장하면 되므로 편리하게 관리될 수 있다는 것이다.

각 서버마다 별도의 iSCSI 볼륨을 할당해주는 방식이 일반적. 동시 공유가 아니기 때문에 클러스터 FS 없이 ext4로도 충분하다.



근데 왜 여러 서버가 같은 iSCSI 볼륨에 동시에 접근하면 안될까?

• 일반 파일시스템(ext4, NTFS 등)은 "나 혼자 이 디스크를 쓴다"는 전제로 설계되어 있다.
• 서버 A와 서버 B가 동시에 같은 디스크를 마운트하면, 둘 다 독립적으로 메타데이터(어느 블록이 사용 중인지)를 관리한다.
  • 서버 A가 "블록 100번 비어있다"고 보고 쓰는 동시에, 서버 B도 "블록 100번 비어있다"고 보고 다른 데이터를 쓴다.
  • 결과적으로 파일시스템 메타데이터와 데이터가 완전히 엉켜버린다.
• 클러스터 파일시스템(GFS2, OCFS2)을 사용. 내부에 분산 락 매니저를 내장해서 "나 지금 이 블록 쓸게, 잠깐 기다려"를 서버들끼리 조율한다. 단, 구성이 복잡하다. (이번 프로젝트에선 따라서 이 파일 시스템을 쓰지 않는다.)
  • NFS는 서버가 파일 시스템과 락을 직접 관리하고 클라이언트는 요청만 보내므로 이 문제가 없다.

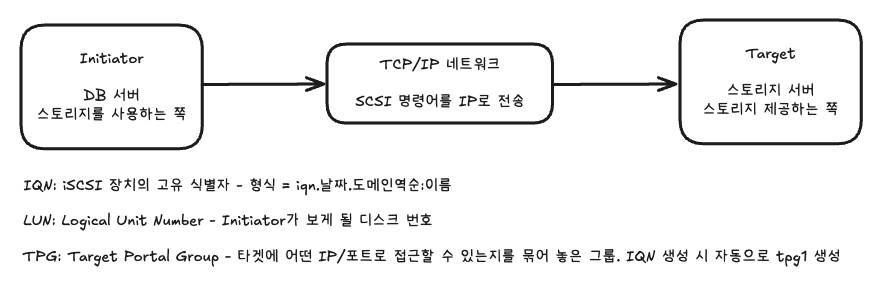

위에서도 간단히 언급했듯 iSCSI는 Initiator & Target으로 구성된다.



IQN, LUN을 활용해 iSCSI의 Initiator과, Target을 연결하게 되는데 이 부분은 아래 설정 단계에서 자세히 본다.



---

3-1] iSCSI 설치

sudo dnf install -y targetcli lvm2

• targetcli: iSCSI Target 설정 대화형 CLI 도구다.
• lvm2: LVM(Logical Volume Manager)
  • 디스크를 논리적으로 관리하는 도구다.
  • 서비스 중단 없이 볼륨 크기 조절이 가능하다. 실습에서는 /dev/sdb를 직접 사용하므로 필수는 아니지만, 실무에서는 항상 같이 쓴다고 한다.

3-2] Target 설정

sudo targetcli

/>



3-2-1] Backstore 생성: 실제 저장공간 정의

iSCSI가 Backstore는 '실제 데이터가 저장되는 배후지'를 의미한다.

• 물리적인 실제 디스크(/dev/sdb)를 iSCSI라는 네트워크 서비스가 인식할 수 있도록 '이게 우리 공급원이다~'라고 등록하는 장부라고 볼 수 있다.
• 우리 프로젝트에서 물리적인 실제 디스크는 Vagrantfile에서 vb.customize를 통해 생성하고 storage VM 1번 포트에 연결했던 10GB의 iscsi.vdi 파일을 의미한다.
  • storage 서버 입장에서는 케이블로 연결된 실제 하드디스크(/dev/sdb)로 인식하기 때문에 물리적 디스크라고 표현했다.

/> /backstores/block create name=iscsi_disk dev=/dev/sdb
Created block storage object iscsi_disk using /dev/sdb.



name=iscsi_disk -> 백스토어를 부르는 별명. 이후 LUN(Logical Unit Number) 연결 시 이 이름으로 참조한다.

dev=/dev/sdb -> 실제 데이터가 저장될 디스크

• 나중에 db1이 IQN을 찾아 접속한 뒤, LUN(iscsi_disk)를 보고 가져다 쓴다.



백스토어 타입은 2가지가 존재한다.

타입	설명	사용처
block	실제 물리 디스크(/dev/sdb 등)를 그대로 사용	실무, 고성능 환경
fileio	파일 하나를 디스크처럼 사용 (이미지 파일)	실습, 디스크 없을 때



간단히 비교를 해보면

• Block(물리 디스크 방식)
  • 빈 땅(하드 디스크 /dev/sdb)을 통째로 빌려주기
  • 빌려 쓰는 사람(db1)이 자기 마음대로 할 수 있고, 중간에 거치는 단계가 없어 매우 빠름
• Fileio(파일 가상화 방식)
  • 이미 존재하는 파일 시스템 위에 파일을 하나 두고, 여기가 니 땅이다~ 라고 하는 것
  • 빌려 쓰는 사람이 사용하려면 먼저 파일을 열어야 하므로 속도가 상대적으로 느리다.

우리 프로젝트의 경우 데이터 읽기/쓰기가 빈번한 편이므로 block 방식을 택했다.



3-2-2] iSCSI 타겟(IQN) 생성: 접속 엔드포인트 생성

Initiator가 접속할 타겟을 만든다. 이 때 고유 식별자인 IQN이 부여된다.

/> /iscsi create iqn.2024-01.com.saa:storage
Created target iqn.2024-01.com.saa:storage.
Created TPG 1.



IQN 형식: iqn.연월.도메인역순:식별자



명령 실행 시 TPG 1이 자동 생성된다. TPG는 "이 타겟에 어떤 IP/포트로 접근 가능한지"를 묶은 그룹.



3-2-3] LUN 생성: Backstore를 타겟에 연결

백스토어와 타겟을 연결해 Initiator가 실제로 접근할 수 있는 논리 디스크를 만든다.

/> /iscsi/iqn.2024-01.com.saa:storage/tpg1/luns create /backstores/block/iscsi_disk
Created LUN 0.



실행 결과 LUN 0이 생성된다. Initiator 입장에서 '0번 디스크'가 생긴 것이다.

LUN을 여러 개 만들면 LUN0, 1, ... Initiator에게 여러 디스크처럼 보인다.



3-3] 인증 및 ACL 설정

아래 3가지는 세트로, 하나라도 빠지면 Initiator가 로그인할 때 막힌다.

# 인증 비활성화 (실습용)
/> /iscsi/iqn.2024-01.com.saa:storage/tpg1/ set attribute authentication=0
Parameter authentication is now '0'.

# 쓰기 허용
/> /iscsi/iqn.2024-01.com.saa:storage/tpg1/ set attribute demo_mode_write_protect=0
Parameter demo_mode_write_protect is now '0'.

# ACL 자동 허용
/> /iscsi/iqn.2024-01.com.saa:storage/tpg1/ set attribute generate_node_acls=1
Parameter generate_node_acls is now '1'.

속성	값	의미
authentication	0	인증 비활성화
demo_mode_write_protect	0	쓰기 허용 (0=허용, 1=차단)
generate_node_acls	1	ACL 자동 허용 (등록된 IQN 접근 가능)



# ACL에 Initiator IQN 등록 (/etc/iscsi/initiatorname.iscsi 값)
/> /iscsi/iqn.2024-01.com.saa:storage/tpg1/acls create [db1 IQN]



db1의 IQN을 발급하는 부분은 다음 글에서 나올 예정이다. 우선은 했다고 가정을 해보자.



3-4] 설정 저장 및 서비스 시작

# targetcli 설정은 메모리에만 존재 → 반드시 저장해야 재부팅 후에도 유지
/> saveconfig

# targetcli 종료
/> exit

# 서비스 활성화 및 시작
sudo systemctl enable --now target



설정은 /etc/target/saveconfig.json에 저장되며, 서버 재부팅 후에도 자동 복원된다.

• saveconfig를 하지 않으면 재부팅 시 모든 설정이 날라간다.



3-5] 확인 결과

o- backstores
  o- block  [Storage Objects: 1]
    o- iscsi_disk  [/dev/sdb (10.0GiB) write-thru activated]
o- iscsi  [Targets: 1]
  o- iqn.2024-01.com.saa:storage  [TPGs: 1]
    o- tpg1  [no-gen-acls, no-auth]
      o- luns  [LUNs: 1]
        o- lun0  [block/iscsi_disk (/dev/sdb)]
      o- portals  [Portals: 1]
        o- 0.0.0.0:3260  [OK]



iSCSI 3260 포트 리스닝 확인

# 포트 리스닝 확인
ss -tlnp | grep 3260

LISTEN 0  256  0.0.0.0:3260  0.0.0.0:*



3-6] 방화벽 설정

# iSCSI 포트 허용
sudo firewall-cmd --permanent --add-port=3260/tcp

sudo firewall-cmd --reload



3-7] 확인 결과

iSCSI는 기본적으로 TCP 3260 포트를 사용한다. 방화벽에서 이 포트를 열어주지 않으면 Initiator가 Target에 접근할 수 없다.

sudo firewall-cmd --list-all | grep 3260
  ports: 3260/tcp



---

결과

항목	상태	비고
NFS 공유 /srv/nfs/webroot	정상	192.168.56.0/24 대역 허용
NFS 포트 2049	리스닝	IPv4/IPv6 모두
iSCSI 백스토어 iscsi_disk	활성화	/dev/sdb 10GB
iSCSI 타겟 IQN	생성	iqn.2024-01.com.saa:storage
iSCSI 포털 0.0.0.0:3260	리스닝	모든 인터페이스 허용
firewalld 3260/tcp	허용	-
firewalld NFS 서비스	허용	nfs, mountd, rpc-bind



---

다음 단계에서는 db1(192.168.56.21), db2(192.168.56.22) VM을 설정하고 각 DB 서버에서 iSCSI Initiator를 설정하여 storage 서버와 디스크를 연결해본다.
