About Limited Direct Execution

[아래 표, 그림은 강의자료를 첨부한 내용입니다(About Process) 참고]

Limited Direct Execution

Summary of Last Class

• Time Sharing
  • Context switch
  • Scheduling policy
• Process State
  • Running, Ready, Blocked

---

Limited Direct Execution

• 운영체제가 프로그램이 실행될 때 계속해서 간섭해야 함
  • 이 친구가 잘 돌고 있는가?
  • 금지된 거를 실행하고 있는 거 아니야?
  • 자원을 독점적으로 쓰는 거 아니야? 와 같은 간섭을 계속함
• Direct Execution
  • 뒷짐지고 그냥 방치하는 현상
  • 따라서, 위의 제약을 걸기 위해 Limited Direct Execution이 등장

---

Direct Execution

OS	Program
Create Entry for process list
Allocate memory for program
Load program into memory
Set up stack with argc/argv
Clear registers
Execute call main()
	Run main()
	Execute return from main()
Free memory of process
Remove from process list

• 운영체제가 어떤 프로그램을 실행하려고 할 때
  • 뭔가 프로세스가 초기화 이후, 돈 뒤에 종료되는 과정

1. process list
   • 쉽게 생각하면 지난 시간 생각했던 scheduling queue 중에 ready queue라는 것
2. entry를 생성하는 것
   • 프로세스 컨트롤 블락(PCB)를 의미 → 하나 생성
   • 운영체제는 PCB들을 linked list로 쭉 연결해서 관리함.
3. 메모리에 프로그램을 할당하고 load
   • 컴파일 하면 executable file이 나옴
   • a.out : disk에 저장되어 있음
   • cpu는 기본적으로 주소를 가지고 자기가 실행할 인스터럭션을 하나하나 실행시킴
   • 이 스토리지라는 것은 주소를 안 가지고 있기 때문에 메모리에 올려줘야 함
   • 실행파일을 실행하게 되면 디스크에 있는 내용을 메모리에 카피한다라고 생각하면 됨.
   • 프로그램 실행하고 싶다면 disk에서 메모리로 executable file안에 있는 instruction들을 복사해야함.
4. stack을 통해서 argc/argv를 전달함
   • 시스템이 관리하는 stack. 함수가 호출될 때마다 함수를 위한 local variable, state information을 저장하는 스택임
5. 실행해야 되니까 register값들을 초기화 시킨 후에
6. main함수 실행하라고 호출
7. 프로그램 실행 후 끝나면 리턴
8. 사용한 메모리들을 운영체제가 호출해서 수고함.
   • PCB 제거

[문제점]

• 프로세스는 하나만 도는 것이 아님
  • 여러 놈들이 같이 실행되다 보니까, 프로그램을 실행하고 끝날 때까지 운영체제가 중재할 수 있는 방안이 없음
  • 즉, 간섭할 수 있는 방안이 없는 구조인 것.
• 실제로 운영체제는 main 함수를 호출한 뒤에, main함수를 프로그램이 실행하게 된다면 관여할 수 있도록 짜여져 있음

OS	Program
Execute call main()
	Run main()
Wait!!!!! (Mechanism)
	Execute return from main()

• 간섭하는 과정에선…

OS	Program
Execute call main()
	Run main()
Let me see if... (Policy) - Restricted operations - Time sharing
	Execute return from main()

• 어떻게 권한을 벗어나지 않으면서 간섭하는지, 어떻게 Time sharing을 하게끔 하는 지 그거에 대한 mechanism을 보자.

---

Problem #1: Restricted Operations

• 어떻게 restricted operation을 구현하나?
  • restricted operation은 privileged operation이라고 불리기도 함
    • e.g.1 : I/O request
    • e.g.2 : CPU, Memory 자원과 같은 system resource를 요구하는 경우
  • 응용 프로그램이 실행되면서 꼭 사용되어야 할 내용들. 즉, 제한되고 있는 환경에서 실행되어야 한다.
• 이제 어떤 방식으로 이를 가능케 하는 지 아래서 살펴보자.

---

Processor Modes

[CPU가 제공해주는 내용]

• User mode
  • Code that runs in user mode is restricted in what it can do
    • Level 3
    • system call을 사용할 땐 level 0이 된 채로 실행됨.
  • Restricted operations would result in the processor raising an exception
  • privileged instruction mode를 사용할 수 없음
• Kernel mode
  • In this mode, code that runs can do what it likes
  • OS runs in kernel mode
  • privileged instruction mode를 사용할 수 있음



System Calls

• 이를 부르기 위해 사용되는 것이…
• Trap instruction
  • 처음에 부팅될 때 하드웨어적으로 이렇게 구성 되어있다… 하고 초기화 됨.
  • trap instruction이 호출되었을 때 실행될 코드들, trap handler들의 위치를 알려주는 테이블
    • 번호를 명시하도록 되어 있음.
  • 프로그래머들이 마음대로 정의한 함수들이 아니고, os 안에서 정의된 함수들로 여러가지 검사를 함.
    • 이러한 번호로 호출될 수 있는 것인지 검사를 하고 통과시켜줌
  • 시스템 콜을 위한 라이브러리 안을 보면, 시스템 콜 번호를 명시하게 되어있지 어떠어떠한 기능을 수행하라는 지 적혀있는 것은 아님.
  • 운영체제에 있는 특정 주소를 접근할 수 있는 것이 아니라, 미리 정해진 번호에 대해서만 서비스(restricted operation)을 호출할 수 있는 것.
    • 운영체제가 미리 정의해 놓은 핸들러가 호출되고, 핸들러 안에서는 유저가 합법적으로 호출한 것인지 검사하고 통과되면 실행시켜줌.
  • Jumps into the kernel
    • process mode를 kernel mode로 상승
      • 즉, 권한 상승
  • Raises the privilege level to kernel mode
• Return-from-trap instruction
  • Returns into the calling user program
  • Reduces the privilege level back to user mode
    • 즉, 다시 권한 down

[즉 이것이 안전 보장을 해줄 수 있는가..?]



이를 보장하기 위해 trap instruction은 그냥 임의의 address로 jump한다.

• 커널 안의 함수를 호출할 수 없음



• trap table 앞에 있는 함수들만 부를 수 있음.
  • 인덱스로 명시만 할 수 있음
    • base address를 하드웨어에게 넘겨준다.
  • 몇 번째 코드를 실행해.. 이런 식으로 요청하지 못하고
  • 적힌 주소에 대한 함수만 실행시킬 수 있고, 다른 쪽 함수는 부를 수 없음
• 얘는 운영체제가 초기화 시켜줌
  • 운영체제가 스스로 “너는 이러한 게이트를 통해서만 들어올 수 있다“ 라고 정해놓는 것
  • trap - table이 임의의 주소 번지를 참조할 수 있다면 os에서 다 막아줘야 하는 상황이 발생하므로..
• kernel mode로 접근해서는 trap-table을 통해서만 함수에 접근할 수 있고, 이를 통해서 안정성을 강화
  • e.g : file_descriptor → fd에 임의의 값을 넣고 실행시키면 작동하지 않음.
  • 일단은 trap table은 게이트와 같은 역할. trap-table로 게이트를 정의해놓고, gate에서도 여러가지 상황을 고려해야 함.
  • 임의의 숫자를 입력한 상황: fd[1004]를 했다고 거기서 write, read를 할 수 없다고 gate를 통해서 fail이라고 반환해주는 상황을 예시로 들 수 있음

OS	Hardware	Program
Initialize trap table
	Remember address of syscall handler
Create entry for process list
Allocate memory for program
Load program into memory
Set up user stack with argc/argv
Fill kernel stack with regs/PC
Return-from-trap
	Restore regs from kernel stack
	Move to user mode
	Jump to main
		Run main()
		...
		Call system call
		Trap into OS
	Save regs/PC to kernel stack
	Move to kernel mode
	Jump to trap handler
Handle trap
Return-from-trap
	Restore regs from kernel stack
	Move to user mode
	Jump to PC after trap
		Return from main()
		Trap(via exit())
Free memory of process
Remove from process list

• 구분선 위쪽은 OS가 실행되면서 되는 것
• 파란색: stack과 관련
• 응용 프로그램은 실행되지 않음에도 불구하고 먼저 Return-from-trap을 부름
  • user mode를 process mode를 바꾼다.

---

• loading → main() 순서임
• 노란색 박스: address space
• 가운데 선: user mode, kernel mode를 구분해주는 주소 공간

[main]

• 하얀색 박스: stack
  • 즉, 한 프로세스는 스택을 2개 가지고 있음(user, kernel mode)
• PC: Program Counter
• 시스템 콜을 부르게 된다면 trap instruction을 부름
  • Trap Handler를 부르게 되고
  • kernel mode를 진입
  • 적절한 위치로 PC를 이동시킴(by trap handler)
  • 유저 쪽에서 실행되던 register, program counter를 kernel stack에 담아줌
    • 다시 user-mode로 돌아갔을 때 기존 사용되고 있던 PC로 돌아가기 위해서
• 이후 Return-from-trap을 부르게 된다면 기존 PC가 있던 위치로 복귀

💡 Kernel mode 내 k-stack은 address space를 공유, 각 프로세스는 각각의 k-stack, u-stack을 가짐

[loading]

• 처음에 user stack에는 아무것도 없음 → load하면서 user stack에 정보가 담기고
• 운영체제가 인위적으로 user stack의 정보를 kernel stack에 넣어줌
• return-from-trap으로 user mode로 넘어가게 되면서 정보들을 user stack에 다 넣어주게 되면서, main 함수부터 실행하게 된다.

---

Problem #2: Switching Between Processes

• 호출하면 안되는 영역을 접근하려고 하지 않는지?
  • 감시 → 적절한 경우 privileged operation을 호출
  • 어떤 프로세스가 실행한다는 것은 OS가 꼭 실행한다는 것을 의미하는 게 아님
  • 즉, 응용 프로그램이 시스템 콜을 부르지 않으면 OS가 실행되지 않는 다는 건데… 안 불러주는 데 계속 혼자 외롭게 있는가?

Cooperative Approach

운영체제가 CPU 자원을 가져오는 시점은 시스템 콜을 부를 때

• Wait for system calls
  • Processes that run for too long are assumed to periodically give up the CPU
    • 일반적으로 응용프로그램은 시스템 콜을 자주 부름. 시스템 콜 내부마다 타임 쉐어링을 하기 위한 코드를 넣은 뒤에 해당 관련 작업을 할 수 있도록
  • Explicit yield system call
• Wait for errors
  • Applications also transfer control to the OS when they do an illegal operation
    • Dividing by zero
    • Segmentation fault
• The OS takes control
  • Timer interrupt
    • 기본적으로 cpu안에 Timer를 내장함
    • 중간중간에 한 번씩 점검

Context Switch

• Saving and restoring context (내부적으로 현재 실행하고 있는 프로세스의 context를 저장하고, 실행하고자 하는 프로세스의 context로 환원해주는 일)
  • Save a few register values for the currently-executing process(onto its kernel stack)
  • Restore a few for the soon-to-be-executing process (from its kernel stack)
  • Ensures that when the return-from-trap instruction is finally executed, the system resumes execution of another process
    • 새로 실행될 프로세스로 돌아갈 때도, return-from-trap instruction을 사용하도록 함

---

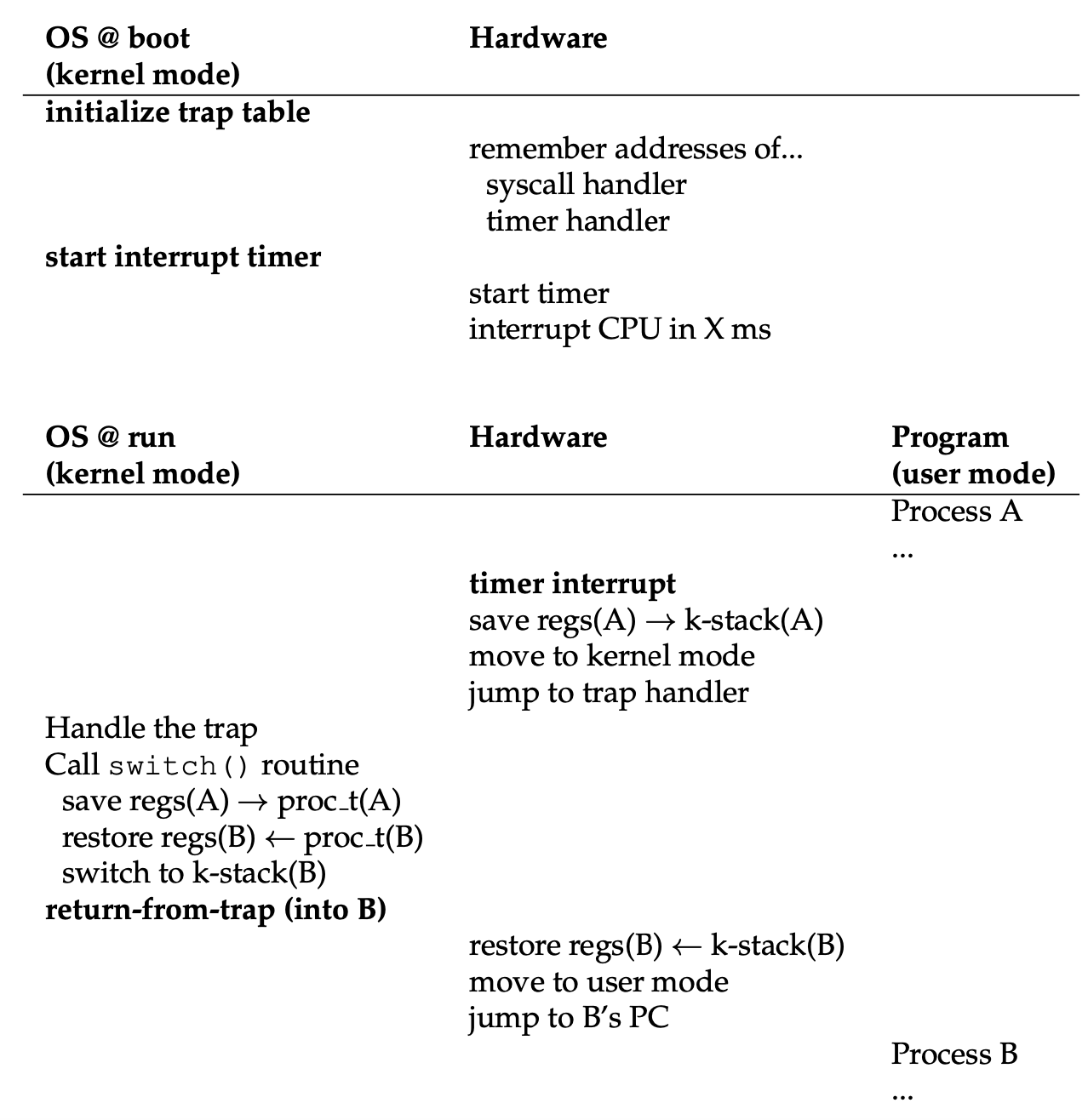

E.g

출처: https://pages.cs.wisc.edu/~remzi/OSTEP/cpu-mechanisms.pdf

• Timer interrupt는 기본적으로 trap handler와 동일한 처리를 함
  • user stack info → kernel stack
• Timer interrupt는 일반적으로 CPU 스케쥴링, 즉 Time Sharing을 구현하기 위한 기법들을 포함하고 잇음
  • 프로세스 A가 지금까지 실행된 내역들을 보고 프로세스 B 쪽으로 Context switch를 할까말까 결정함
• interrupt handler → cpu에 의해서 호출된 함수이고, 그 함수는 그 때 당시에 실행되고 있던 프로세스의 context에 기생해서 실행하게 된다. 그래서 현재는 interrupt handler가 불려진 이후 interrupt handler, cpu - scheduling가 실행하던 context 정보를 저장함

---

Stacks in Limited Direct Execution
